14 de fev de 2008

Encurtando a suspa !

Para aqueles que tem rodas grandes, alongadores
ou querem dar um grau no VW, abaixo um método
para tirar aproximadamente 3cm da suspensão
dianteira.
A suspensão trabalhada é uma antiga de embuchamento,
se for a moderna de pivô, tem que se atentar
aos rolamentos, mas é bom usar outro método..cortar
por dentro e soldar novamente.

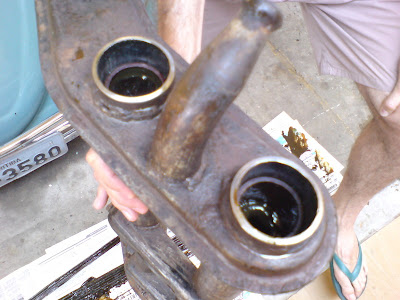

1 - Com o quadro totalmente desmontado.. .


















2 - Antes de iniciar o corte, as buchas devem
ser empurradas p/ dentro..
Para livrar a área de corte..
Com a ajuda de um calço e um martelo,
empurre as buchas 2,5cm



















3 - Em um local firme, inicie o corte das pontas:



















4 - Após os cortes, fazer o acabamento:


















5 - Após terminar o corte e o acabamento,
reinstale as molas no quadro.:


















6 - Corte a ponta da mola que ficou p/ fora do braço:


















7 - Messa 14mm a partir da ponta das molas
(já cortadas) e faça um “corte” na mola com
aproximadamente 5mm de profundidade por
6mm de largura:


















8- Recoloque o braço, como todos sabem o corte
feito anteriormente na mola serve p/ travar o
braço e impedir que ele se solte.
Então o centro desse corte deverá ficar alinhado
exatamente ao centro do furo existente no braço.
Onde vai o parafuso que faz o travamento.



















9 - Aqui os Braços montados e a suspa pronta
para ser instaladas.. Importante se necessário
encurtar também as barras de direção


















By: Ronaldo Gallo
